Phòng thí nghiệm nha khoa Trung Quốc công nghệ sản xuất cầu dài zirconia

Phòng thí nghiệm nha khoa Trung Quốc với việc thúc đẩy thị trường zirconia, ứng dụng của nó ngày càng nhiều: mão đơn, inlay, trụ cấy ghép, mão ba, mão đa, nửa mão và thậm chí cả mão răng toàn phần. Đến nay, zirconia đã chiếm từ 50% trở lên trong sản phẩm của nhiều nhà máy chế biến.

Sau khi liên tục thử nghiệm, nghiên cứu và liên lạc chặt chẽ với khách hàng trong nhiều năm, Phòng Công nghệ của công ty aerchuang hy vọng có thể chia sẻ một số kinh nghiệm với các bạn. Trước đó, nó đã chia sẻ phân tích về vết nứt vương miện zirconia trên tạp chí nội bộ của công ty. Hôm nay mình tổng hợp và chia sẻ cách tránh nứt thân răng và biến dạng khi chế tạo cầu dài bằng zirconia chi tiết từng bước trong quy trình sản xuất zirconia tiêu chuẩn.

THIẾT KẾ

1. Tránh tập trung căng thẳng và thiết kế đường cong hàm theo răng và khớp cắn đối diện;

2. Thiếu nhiều nhất ba vị trí răng trước, thiếu hai vị trí răng sau và thiếu không quá một vị trí đầu tự do;

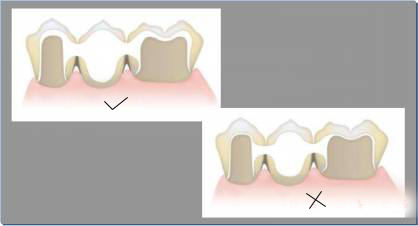

3. Khi điều kiện của trụ cầu không phù hợp để chế tạo zirconia, chẳng hạn như không có cách tiếp cận chung cho cầu, khoảng cách giữa cầu và nướu quá nhỏ, phần lõm của trụ quá lớn và việc chuẩn bị trụ cầu không hợp lý, nên liên hệ với bác sĩ đúng lúc;

4. Độ dày tối thiểu của mặt trong của mão răng phải lớn hơn 0,8mm và độ dày của đầu răng hoặc bề mặt nhai tiếp giáp với thân răng bị thiếu phải lớn hơn 1,0mm;

5. Diện tích mặt cắt của đầu nối răng trước≥ 9mm² và đầu nối răng sau≥ 12mm²

Sắp chữ

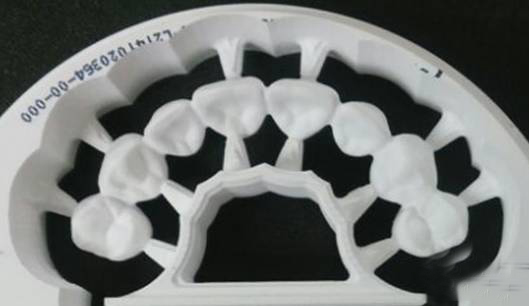

1. Trong quá trình sắp chữ, thanh đỡ phải được đặt đối xứng giữa 1/3 và 1/3 cổ vương miện;

2. Các thanh đỡ phải được đặt càng xa càng tốt trên thân cầu và không được đặt càng xa càng tốt trên thân nối;

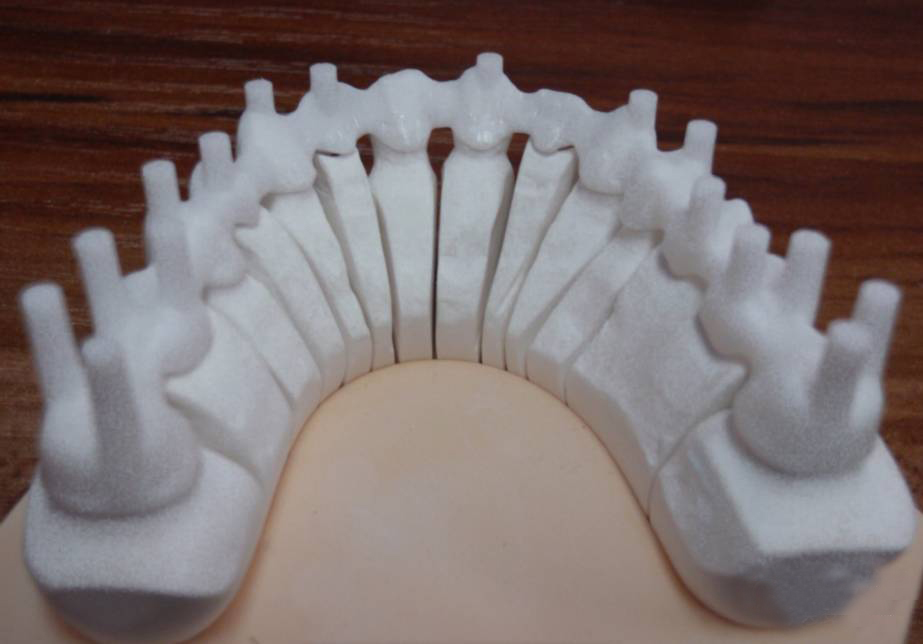

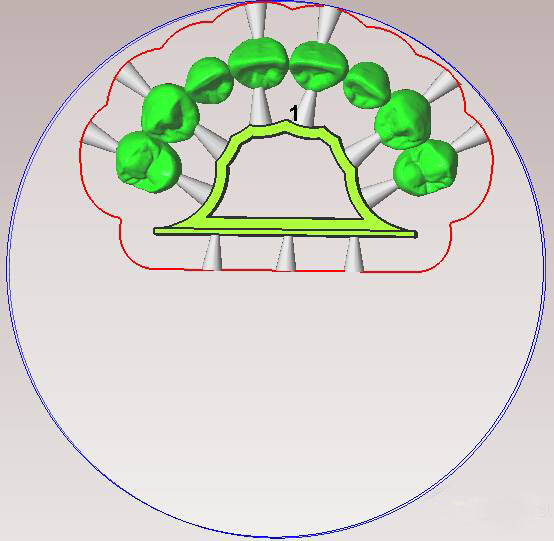

3. Thêm thanh gia cố phía lưỡi (độ dày của thanh gia cố phía lưỡi được khuyến nghị là khoảng 2 mm) và phương pháp thiết kế thanh gia cố phía lưỡi như sau:

Phần mềm không hỗ trợ tự động bổ sung tấm gia cố lưỡi, có thể cắt thủ công thông qua sắp xếp răng và các phương pháp khác (độ dày của phần còn lại phải đồng đều nhất có thể, được kiểm soát ở khoảng 2mm);

4. Chúng ta có thể chọn có thêm thanh thiêu kết của bề mặt nhai hay không;

5. Kiểm tra việc sử dụng kim. Đối với gia công cầu dài, tốt hơn là thay kim mới và xử lý sau khi hiệu chỉnh thiết bị;

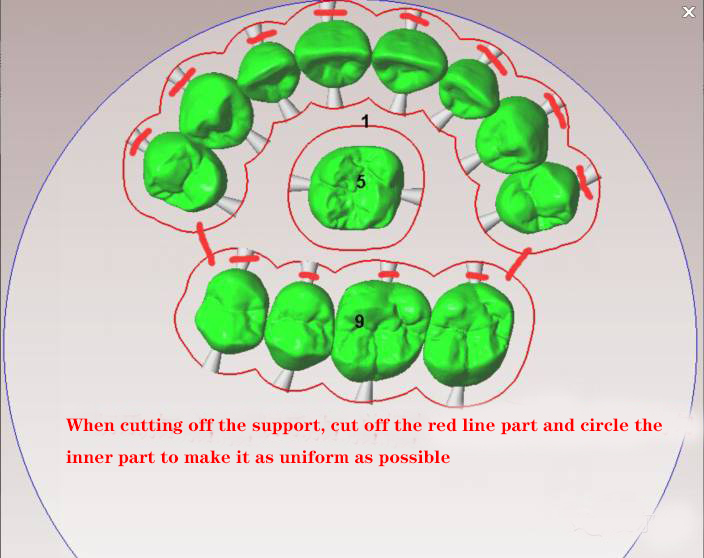

6. Khi cầu răng được tháo ra khỏi khối sứ, chỉ cần tháo mặt ngoài của cầu răng và thanh đỡ bên của thanh ngang. Khi thanh đỡ được tháo ra, cần phải vận hành cẩn thận và lượng tháo ra không được vượt quá 0,5 mm mỗi lần để tránh làm gãy cầu răng hoặc vết nứt ẩn bên trong trong quá trình tháo. Có ý kiến cho rằng trình tự tháo thanh hỗ trợ nên lần lượt là thanh hỗ trợ bên môi ngoài, thanh hỗ trợ bên môi ngoài cầu và thanh hỗ trợ bên của thanh ngang;

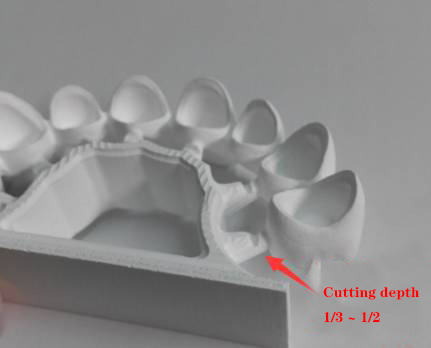

7. Thanh chống phía lưỡi của cầu có thể được tháo bỏ có chọn lọc bằng 1 / 2-1 / 3 đường kính của thanh chống một phần và việc tháo dỡ bắt đầu từ cổ cầu.

Endostain

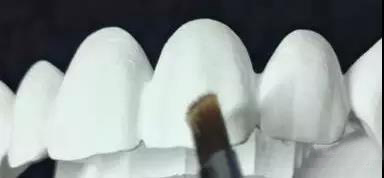

1. Theo yêu cầu lâm sàng về nhuộm màu, nên sử dụng phương pháp chải răng để nhuộm màu;

2. Trước khi nhuộm, lấy thuốc nhuộm ra trước 30-60 phút và làm nguội đến nhiệt độ phòng trước khi nhuộm;

3. Sau khi nhuộm, cầu phải được sấy khô trong hơn 60 phút và nhiệt độ sấy của cầu là 90oC; Sau khi sấy khô, đợi nhiệt độ của bề mặt vương miện nguội đến nhiệt độ phòng, sau đó đặt nó vào nồi nấu kim loại để thiêu kết.

thiêu kết

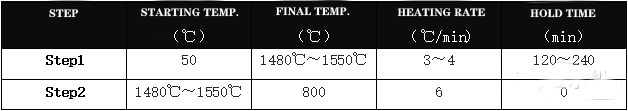

1. Cài đặt đường cong, theo lò khác nhau tương ứng với cài đặt thông số khác nhau:

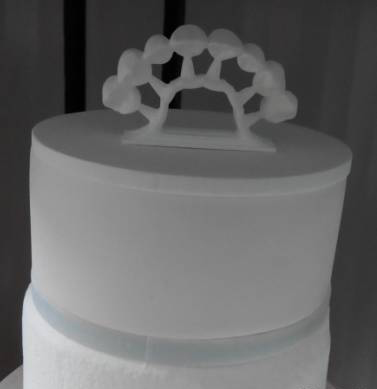

2. Khi thiêu kết, nó phải được đặt thẳng đứng trên nồi nấu kim loại hoặc nắp nồi nấu kim loại;

3. Sau khi thiêu kết, nên lấy vương miện ra khi nhiệt độ lò thấp hơn 200oC.

Tháo thanh gia cố lưỡi

Sử dụng tia nước tốc độ cao để mài từng thanh đỡ giữa mặt lưỡi và mặt lưỡi của cầu răng, chú ý mài dần dần với áp suất nhẹ, tránh mài đến nhiệt độ cục bộ.

Điều chỉnh hình dạng và tắc

1. Sử dụng các công cụ mài đặc biệt dành cho zirconia của điện thoại di động tốc độ cao hoặc điện thoại di động chậm để thực hiện việc chỉnh sửa hình dạng, tắc và điều chỉnh lân cận;

2. Trong quá trình mài, chú ý mài một chiều và áp suất nhẹ để tránh các vết nứt ẩn trong quá trình mài;

3. Khi mở đường may răng, chú ý cắt điểm thay vì cắt trực tiếp. Sử dụng các công cụ xẻ rãnh đặc biệt để xử lý nó một cách nhẹ nhàng, để giảm lượng mài của rãnh càng nhiều càng tốt;

4. Sau khi mài toàn bộ vương miện, nên sử dụng cát alumina có độ tinh khiết cao 50 μm (270 lưới) để phun cát ở áp suất 2-2,5bar (0,2-0,25mpa). Chức năng phun cát là: làm sạch và phục hồi độ bền vật liệu (với dữ liệu thực nghiệm chứng minh rằng độ bền của zirconia có thể được cải thiện đáng kể trong điều kiện này), đồng thời, quy trình này cũng thuận tiện cho quá trình nhuộm và tráng men tiếp theo;

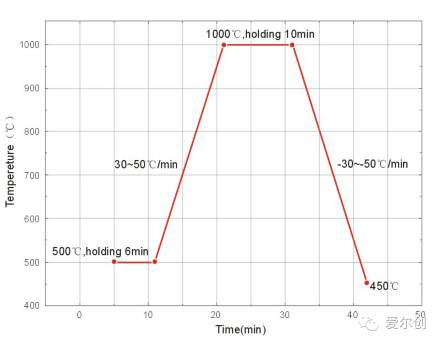

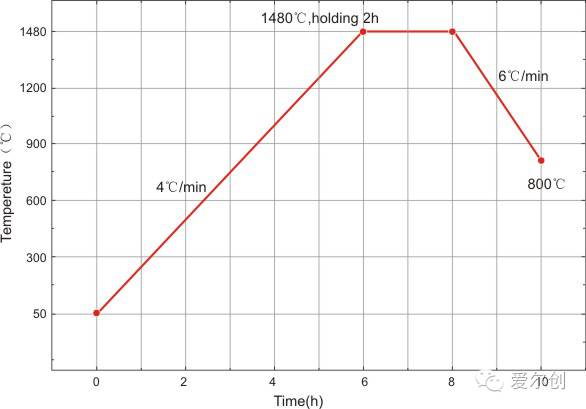

5. Sau khi đánh bóng mão răng bên trong, nên sử dụng lò sứ để xử lý nhiệt mão răng, nhằm giảm hàm lượng pha đơn tà trên bề mặt mão răng, cải thiện độ bền và tăng lực liên kết của sứ zirconium. Đường cong nhiệt độ xử lý nhiệt như sau:
